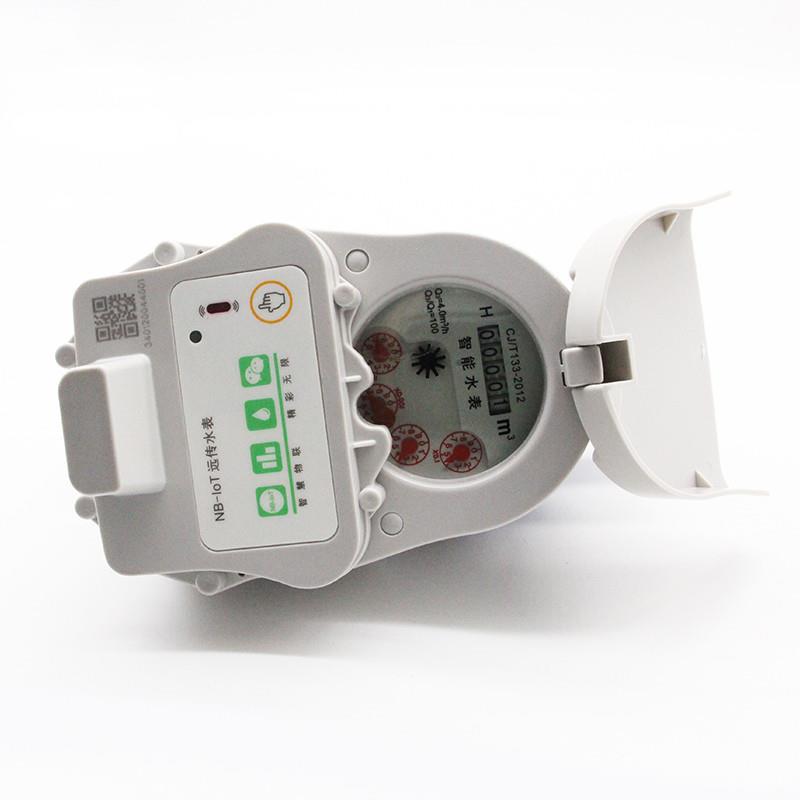

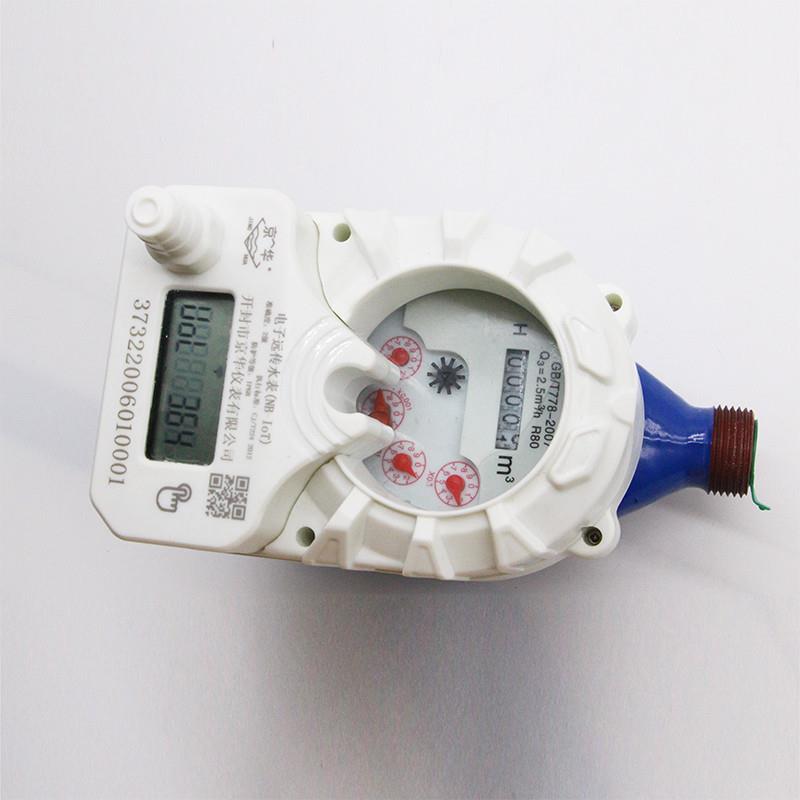

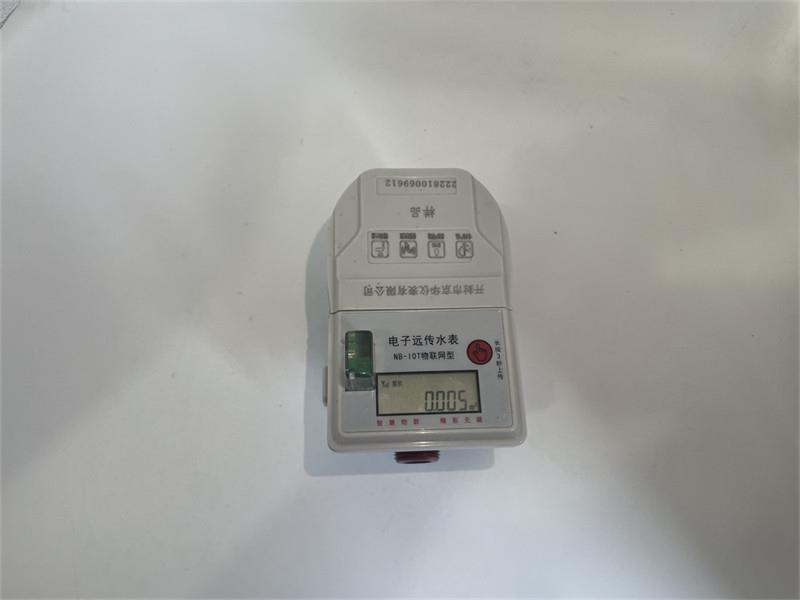

NB-IoT物聯網冷水水表
NB-IoT物聯網冷水水表無閥控
垂直螺翼式無閥遠傳水表

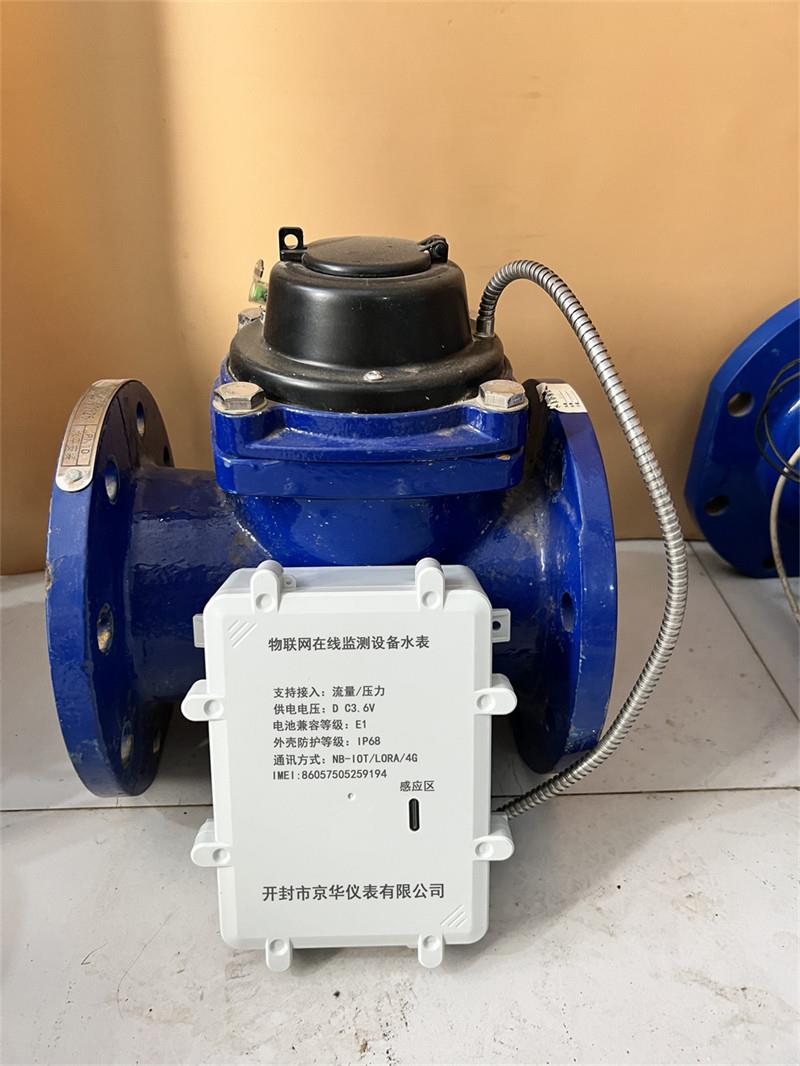

水平螺翼式無閥遠傳水表
概述

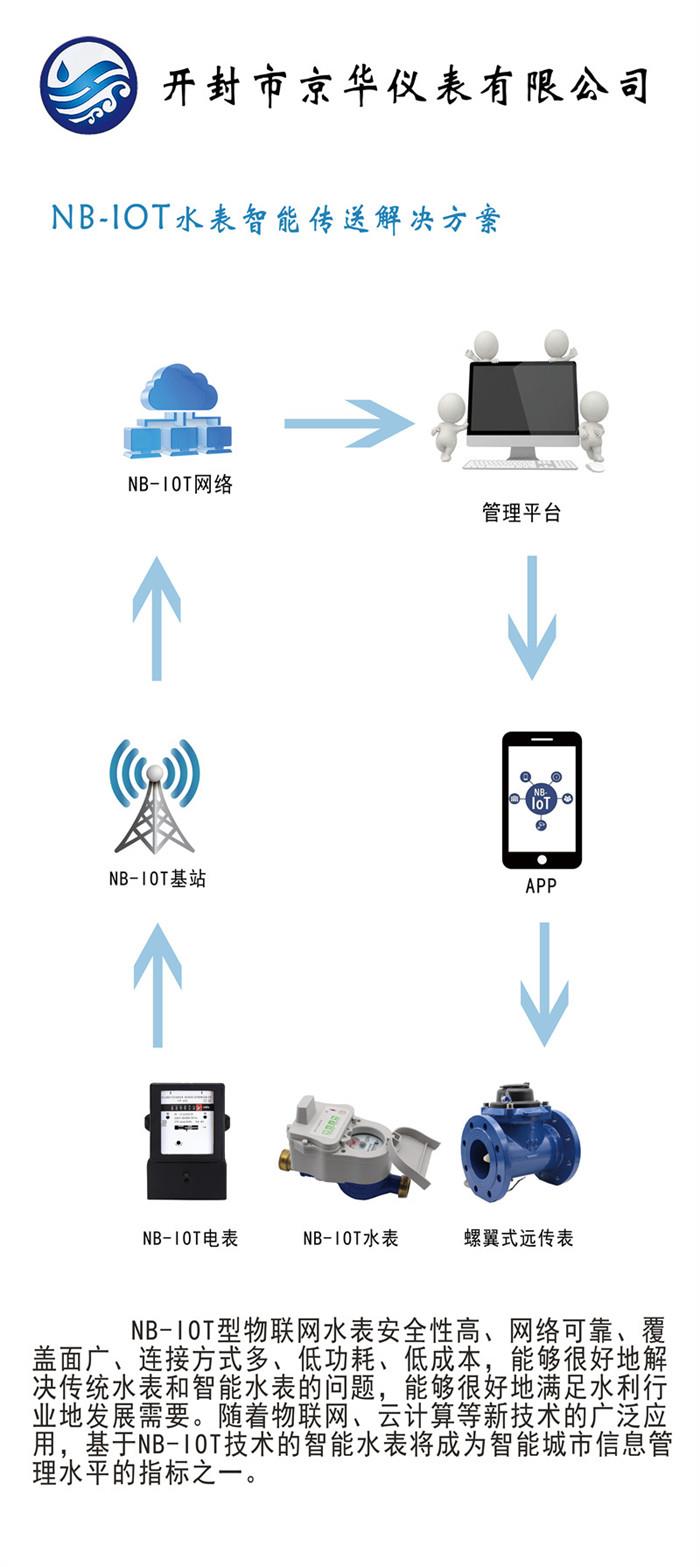

NB-loT物聯網水表采用最新物聯網通訊技術，具備低功耗、廣覆蓋的技術特點，可以解決水表地井。廚房、衛生間等惡劣環境下的通訊問題。同時，表計自帶通訊模組，可以和基站直接進行數據交互，無需通過集中器，施工簡單，已成為水行業主流產品。
一、產品特點
采用NB-IoT通訊，安裝完畢即可通訊；
低功耗設計；
無線抄表：每日主動上傳一次數據（默認），可根據管理需求設置；
系統采用B/S架構：瀏覽器登錄即可；
手機微信小程序：用量查詢、網上繳費等；
內置六年通訊費用，無需中途續費；
適用于農村改造和網絡基站覆蓋的分散用戶，便于遠程抄表管理。

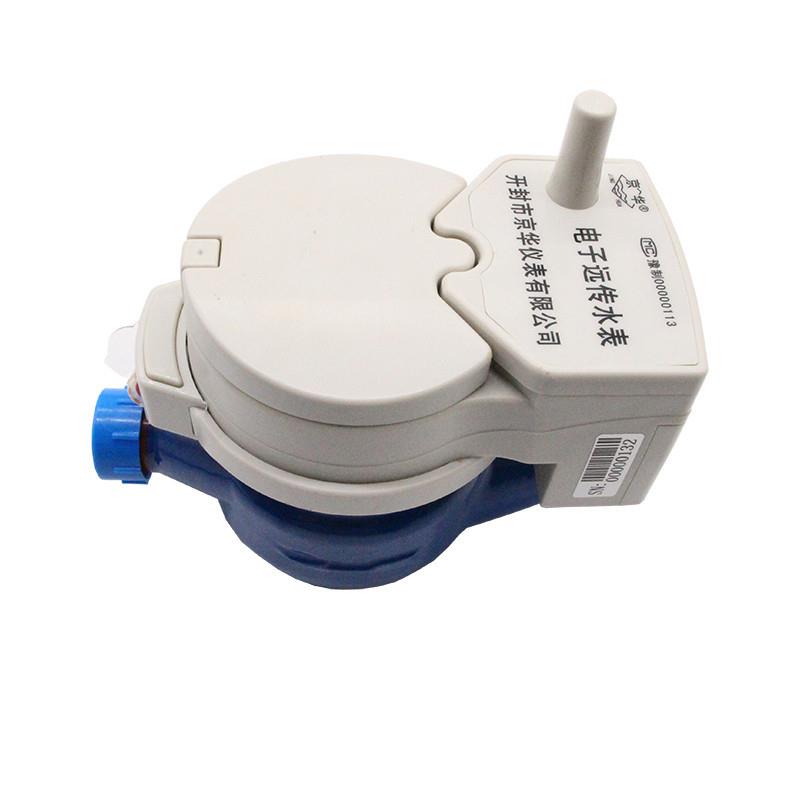

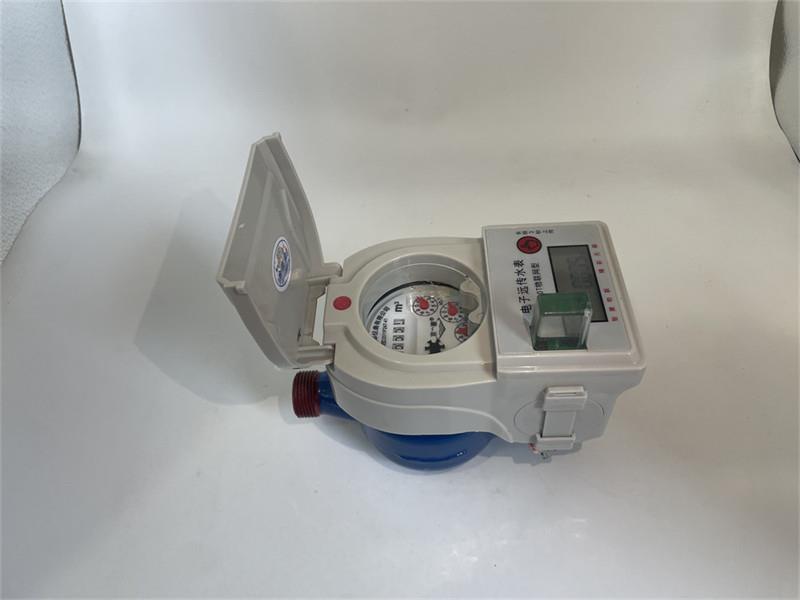

LORA遠傳預付費水表
LORA遠傳水表無閥控
LORA產品概述
LORA無線遠傳水表是在我司液封式高靈敏水表為計量基礎加裝Lora通訊模塊組成，產品通過升級換代已經發展到第三代，產品采用機電分離設計(專利)，采用三霍爾信號轉換，支持正反轉計量識別，采用大容量電池，每周采集一次數據壽命可達8-10年，產品規格DN15-DN300，具備閥門控制功能(選裝)，支持集抄、點抄、手抄多種抄表方案。
Cat.1遠傳水表
概述：
智能水表機電轉換技術不斷革新的同時，數據傳輸技術也從RS-485、M-BUS、GPRS、LoRa發展到 NB-IoT網絡，但NB-IoT網絡存在局限性，即每次只能傳輸少量數據及部分地區NB-IoT網絡覆水平不夠高等針對上述問題，提出將 CAT.1技術應用于無線遠傳水表，主控制模塊采用 STM32L0系列芯片，實現低電壓警報，遠程控制閥門。咨詢實時數據等功能;機電轉換模塊采用 TMR 器傳減技術，實現正反流計數的功能，且具有靈敏性高、功耗低的特性;通訊模塊采用CAT.1技術，CAT.1在通信能力、大幅度壓縮通信時延和網絡覆蓋范圍等方面有顯著優勢。基于CAT.1的無線遠傳水表可無縫接入LTE網絡通信，能夠有效解決現有數據傳輸方式存在的局限性。
|
公稱口徑mm |
計算等級Q3/Q1 |
過載流量Q4 |
常用流量Q3 |
分界流量Q2 |
最小流量 Q1 |
最小讀數Min |
最大讀數Max |
|
m3/h L/h |
m3 |
||||||
|
15 |
80 |
31.25 |
2.5 |
0.05 |
0.0313 |
0.00005 |
99999 |
|
20 |
80 |
5 |
4 |
0.08 |
0.05 |
0.00005 |
99999 |
|
25 |
80 |
7.78 |
6.3 |
0.126 |
0.0788 |
0.00005 |
99999 |
|
32 |
80 |
8 |
10 |
0.2 |
0.125 |
0.00005 |
99999 |
|
40 |
80 |
20 |
16 |
0.32 |
0.2 |
0.00005 |
99999 |
|
50 |
80 |
21.25 |
25 |
0.5 |
0.313 |
0.00005 |
99999 |
|
65 |
80 |
50 |
40 |
0.8 |
0.5 |
0.00005 |
99999 |
|
80 |
80 |
78.75 |
63 |
1.26 |
0.788 |
0.00005 |
99999 |
|
100 |
80 |
125 |
100 |
2 |
1.25 |
0.00005 |
99999 |
|
125 |
80 |
200 |
160 |
3.2 |
2 |
0.00005 |
99999 |
|
150 |
80 |
312.5 |
250 |
5 |
3.125 |
0.00005 |
99999 |
|
200 |
80 |
500 |
400 |
8 |
5 |
0.00005 |
99999 |
|
準確度等級 |
2級 |
|
溫度等級 |
T30/T50/T90(標配為T30，如需訂購其他溫度等級，需訂貨時提出) |
|
公稱壓力 |
1.0MPa |
|
工作環境 |
-10℃~55℃，≤100%RH |
|
壓力損失等級 |
≤0.063MPa |
|
流動剖面敏感度等級 |
U0/D0 |
|
氣候和機械環境等級 |
B級 |
|
防護等級 |
IP68 |
|
供電電源 |
DC3.3V~3.6V |
小口徑尺寸
|
口徑mm |
長L |
寬B |
高H |
連接螺紋 |
|
|
MM |
D |
d |
|||
|
15 |
165 |
96 |
115 |
G3/B4 |
R2/1 |
|
20 |
195 |
96 |
115 |
G1B |
R3/4 |
|
25 |
225 |
96 |
115 |
G1-1/4B |
R1 |
NB-Iot垂直螺翼式無閥遠傳水表尺寸
|
口徑mm |
長 L |
高 H |
連接法蘭 |
|||
|
|
mm |
法蘭外徑D |
螺栓孔中心 |
連接螺栓 |
||
|
65 |
300 |
238 |
185 |
145 |
4-?19 |
|
|
80 |
370 |
290 |
200 |
160 |
4/8-Ф19 |
|
|
100 |
370 |
306 |
220 |
180 |
8-Ф19 |
|
|
150 |
500 |
445 |
285 |
240 |
8-Ф23 |
|
|
200 |
500 |
564 |
340 |
290 |
8/12-Ф23 |
|
NB-Iot水平螺翼式無閥遠傳水表尺寸
|
口徑mm |
長 L |
寬B |
高 H |
連接法蘭 |
|||
|
|
mm |
法蘭外徑D |
螺栓孔中心 |
連接螺栓 |
|||
|
80 |
225 |
200 |
236 |
200 |
160 |
8-M16 |
|
|
100 |
250 |
220 |
251 |
220 |
180 |
8-M16 |
|
|
150 |
300 |
285 |
309 |
285 |
240 |
8-M20 |
|
|
200 |
350 |
340 |
362 |
340 |
295 |
8-M20 |
|
|
250 |
400 |
400 |
430 |
395 |
350 |
12-M20 |
|
|
300 |
450 |
450 |
460 |
445 |
400 |
12-M20 |
|
外形尺寸及重量僅供參考，以實物為準，水表長度可根據客戶需求定制
