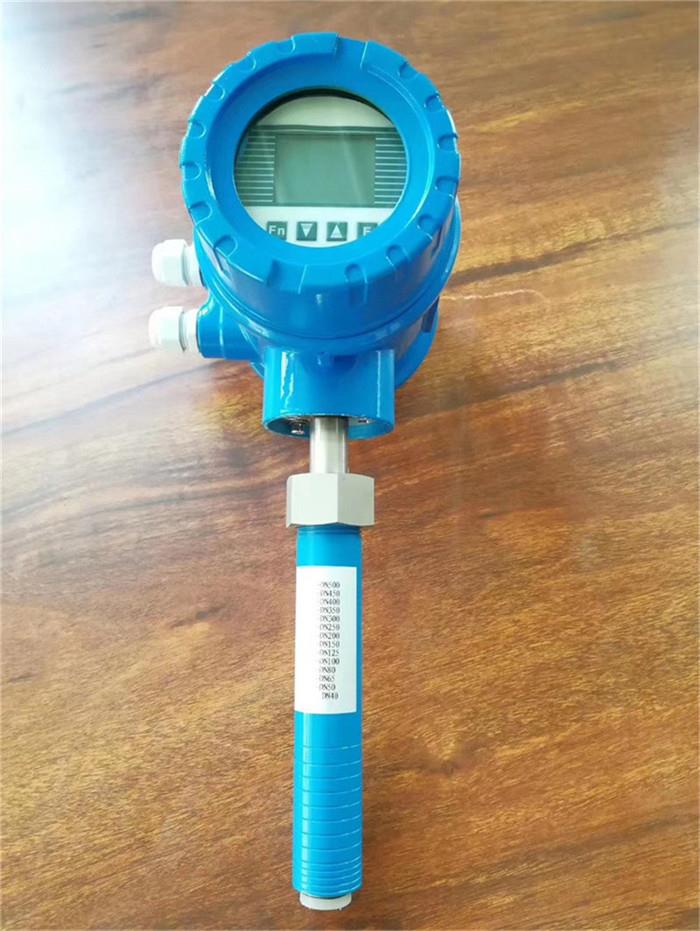

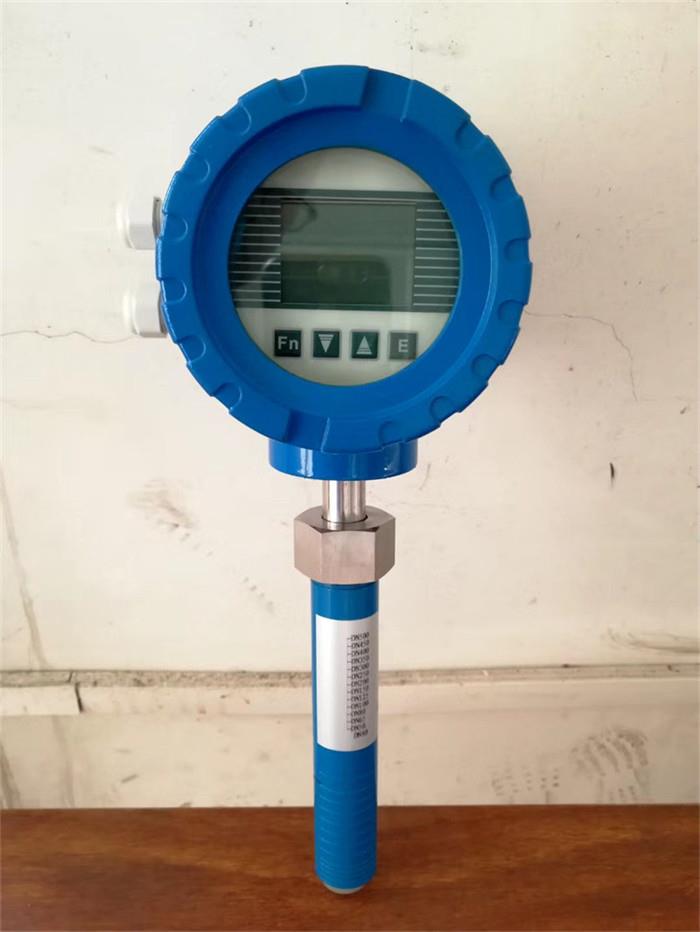

插入式電磁流量計

產品概述：

超短型插入電磁流量計是國際上新型的測量導電流體體積流量的感應式儀表；插入式電磁流量計是在管道式電磁流量計的基礎上發展起來的一種新型檢測方式，它在保留管道式電磁流量計優點的基礎上，針對流量計在大管道上安裝困難、費用大等缺陷研發生產，用電磁方法通過測量流體的平均流速，從而獲得流體的體積流量。特別是采用了帶壓開孔，帶壓安裝技術后，插入式電磁流量計可以在不停水的情況下安裝，也可在鑄鐵管、水泥管、PE管上安裝。插入式電磁流量計為流體流量的檢測提供了一種新的手段。

產品特點：

■插入式電磁流量計適合大管道流量檢測，安裝方便，經濟實用。

■轉換器采用優化設計，結構緊密，容易電器安裝，轉換器和傳感器具有互換性，可自由變更測量范圍（0.5m/s~10m/s）。

■傳感器具有兩種防護等級IP65、IP68（適用于潛水安裝）。

■適用于水、污水、酸、強堿等導電率在5μs/cm以上的液體流量檢測，流量測量范圍廣，測量管道

內的量程流速可以設定，滿足客戶特定需求。

■流量的測量與流量計插入深度有關，通用性廣、互換性強，適用于多種規格管道的流體測量要求。

轉換器技術參數：

外殼材料：鋁合金

正常工作溫度：-10℃~＋55℃

儲運溫度：-20℃~＋60℃

使用環境濕度：相對濕度5%~90%

供電電源：AC220V（可以＋24VDC）

功耗：<10W（與傳感器配套后）

負載電阻：4~20mA 0-750Ω

測量精度：±0.02%

測量范圍：0~0.5~10m/s

最小可測電導率：5μs/cm

顯示內容：a）瞬時顯示為5位，小數點可移動

b）累積顯示時為9位，小數點可移動

傳感器的技術參數：

外殼材料：不銹鋼

可測管道口徑：SIZE1：DN50~DN2000

壓力等級：1.6Mpa

防護等級：IP67（分體型可以是IP68）

傳感器結構材料：不銹鋼

電極材料：316L（備選哈氏合金、鉭、鈦、鉑）

介質溫度：一體型：-20℃~＋80℃

分體型：-20℃~＋120℃

儲藏溫度：-20℃~＋55℃

連接方式：插入型

傳感器信號靈敏度：在1米/秒流速下，傳感器輸出100~200μV
